PEMOНТ ДИСПЛЕЯ БОРТОВОГО КОМПЬЮТЕРА AUDI.
19 ноября 2020

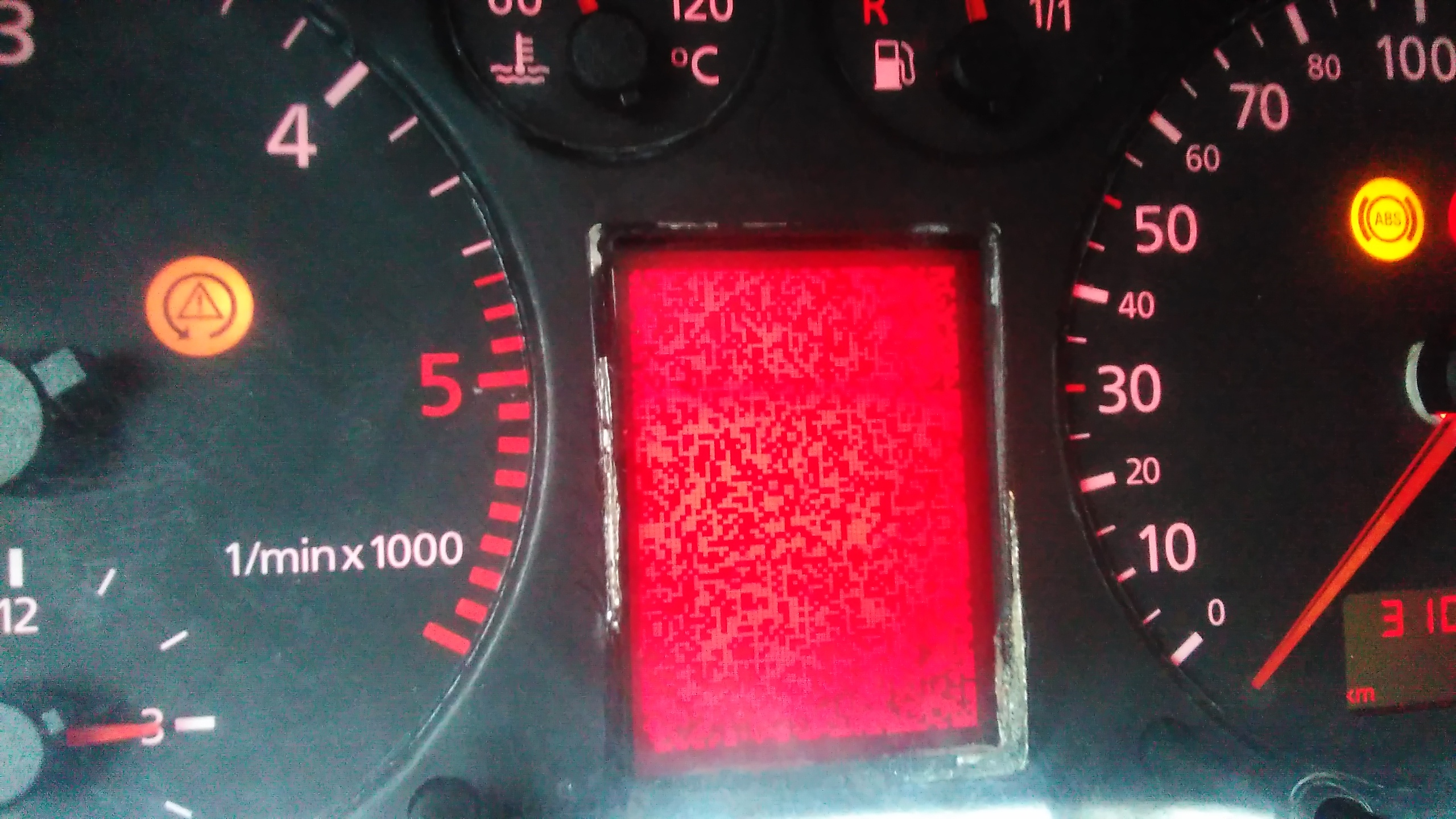

Листая ВК наткнулся на пост, в котором человек хотел менять приборную панель на автомобиле AUDI из-за нерабочего дисплея бортового компьютера. Отписался, что могу помочь с переносом данных иммо и пробега на другую панель, но все же решил узнать у владельца, какие манипуляции уже производились. В ответ получил фото.

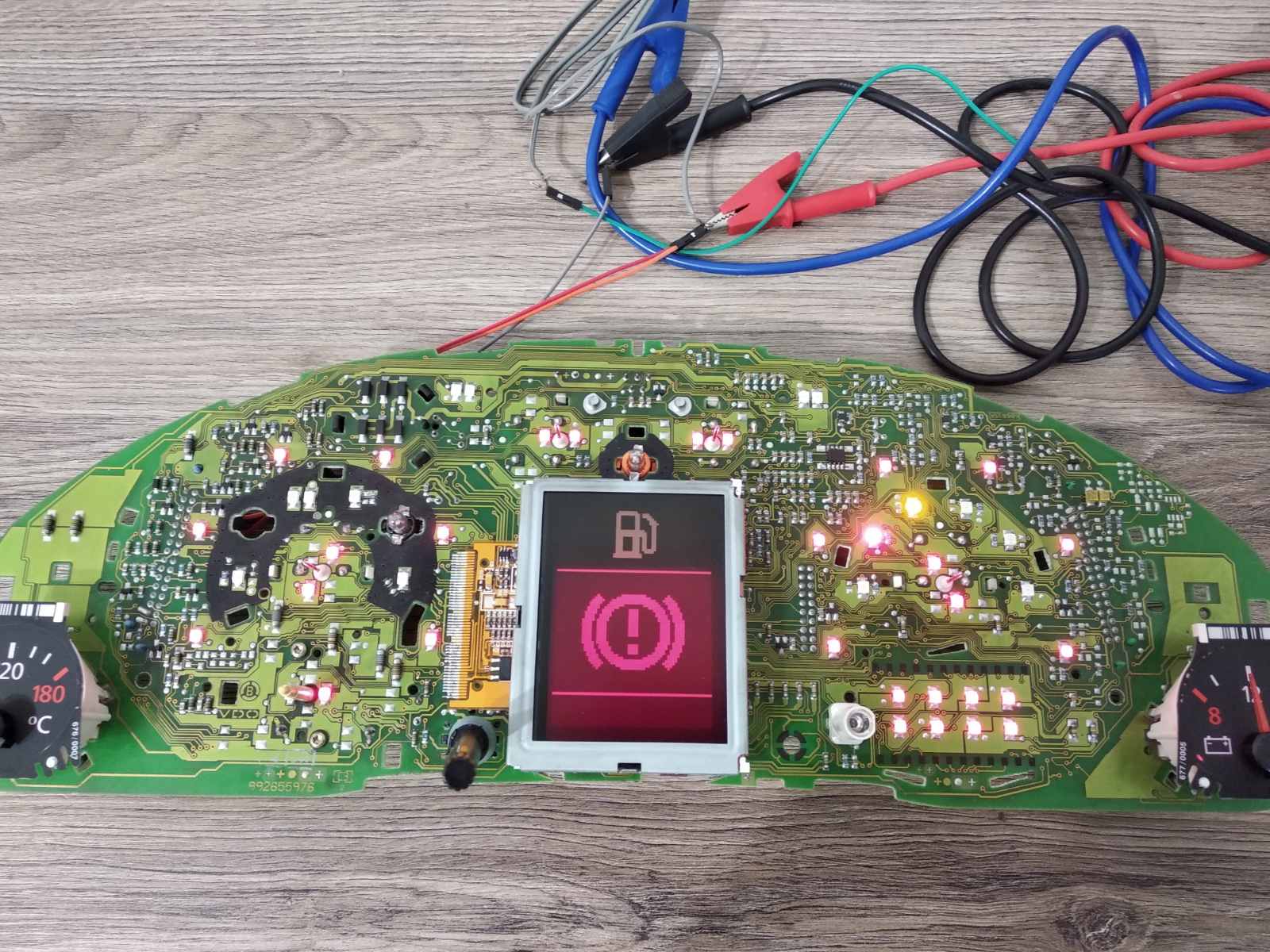

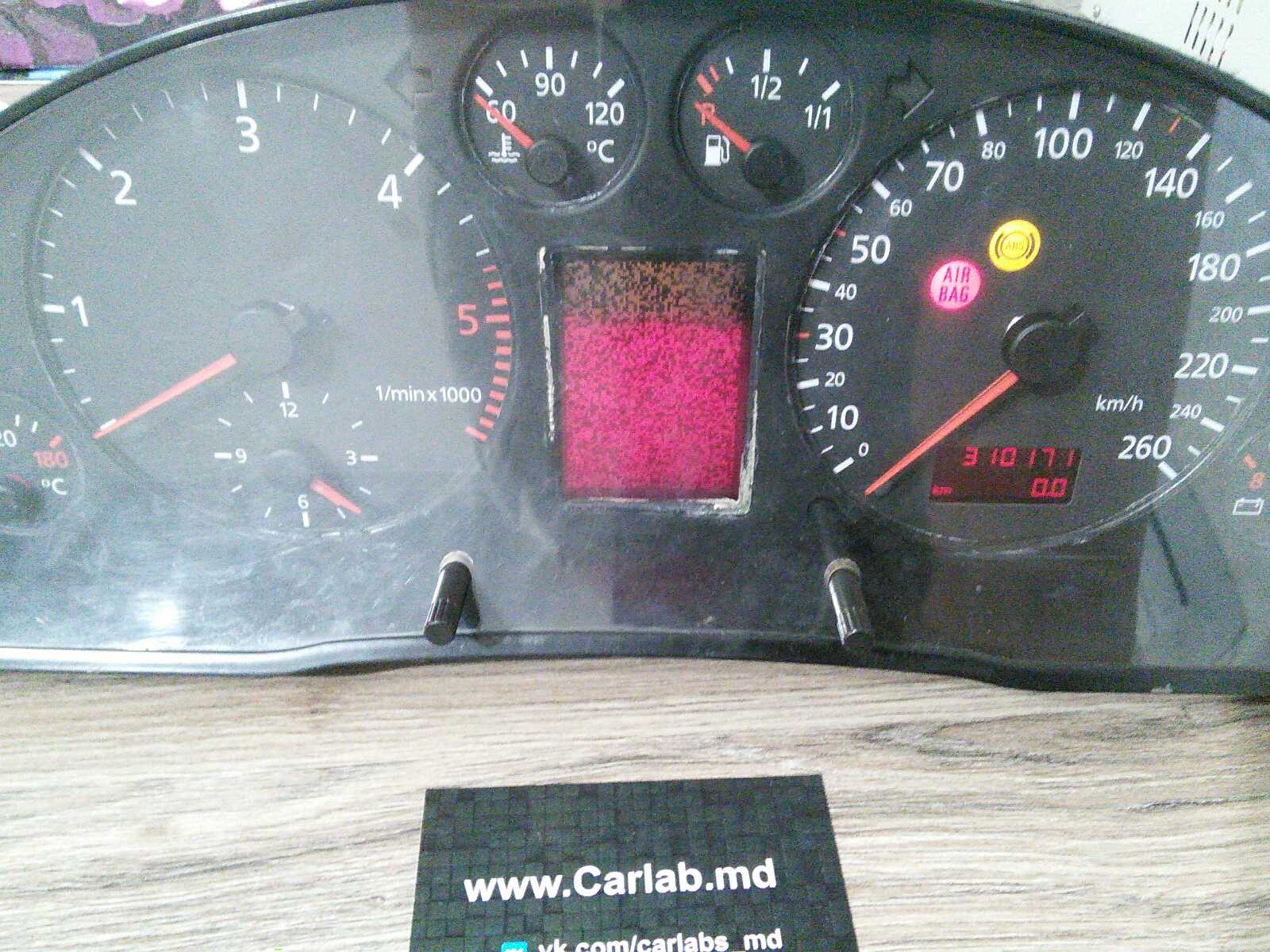

И комментарий, что дисплей уже перепаивали и на плате не хватает дорожек, которые прошлый мастер не знал как восстановить. От предложения завести ее ко мне на осмотр владелец не отказался и через час панель была у меня. Подключив приборку на столе, увидел следующую картину.

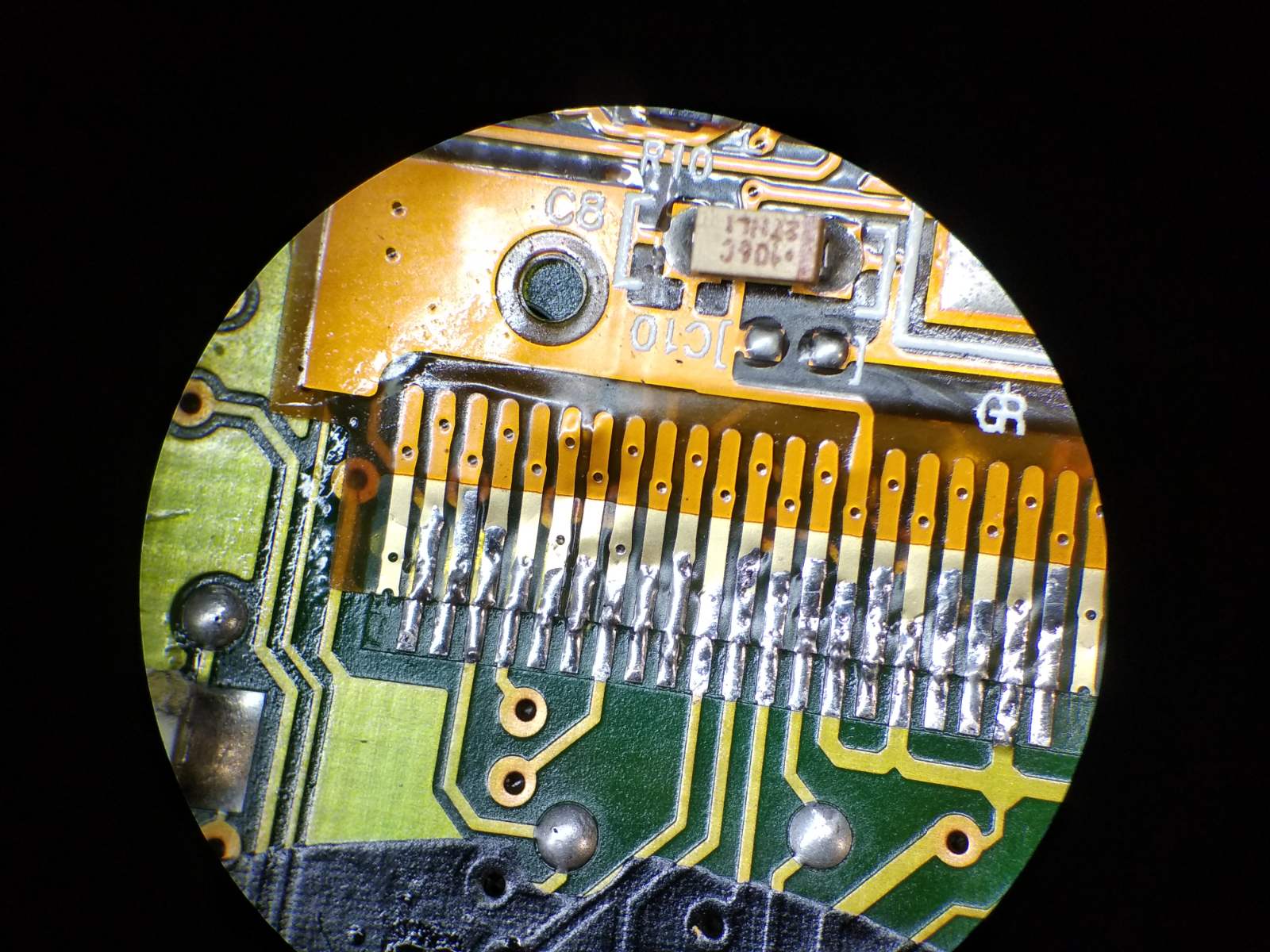

Описывать разборку панели не буду, а лучше сразу покажу как выглядит шлейф под микроскопом.

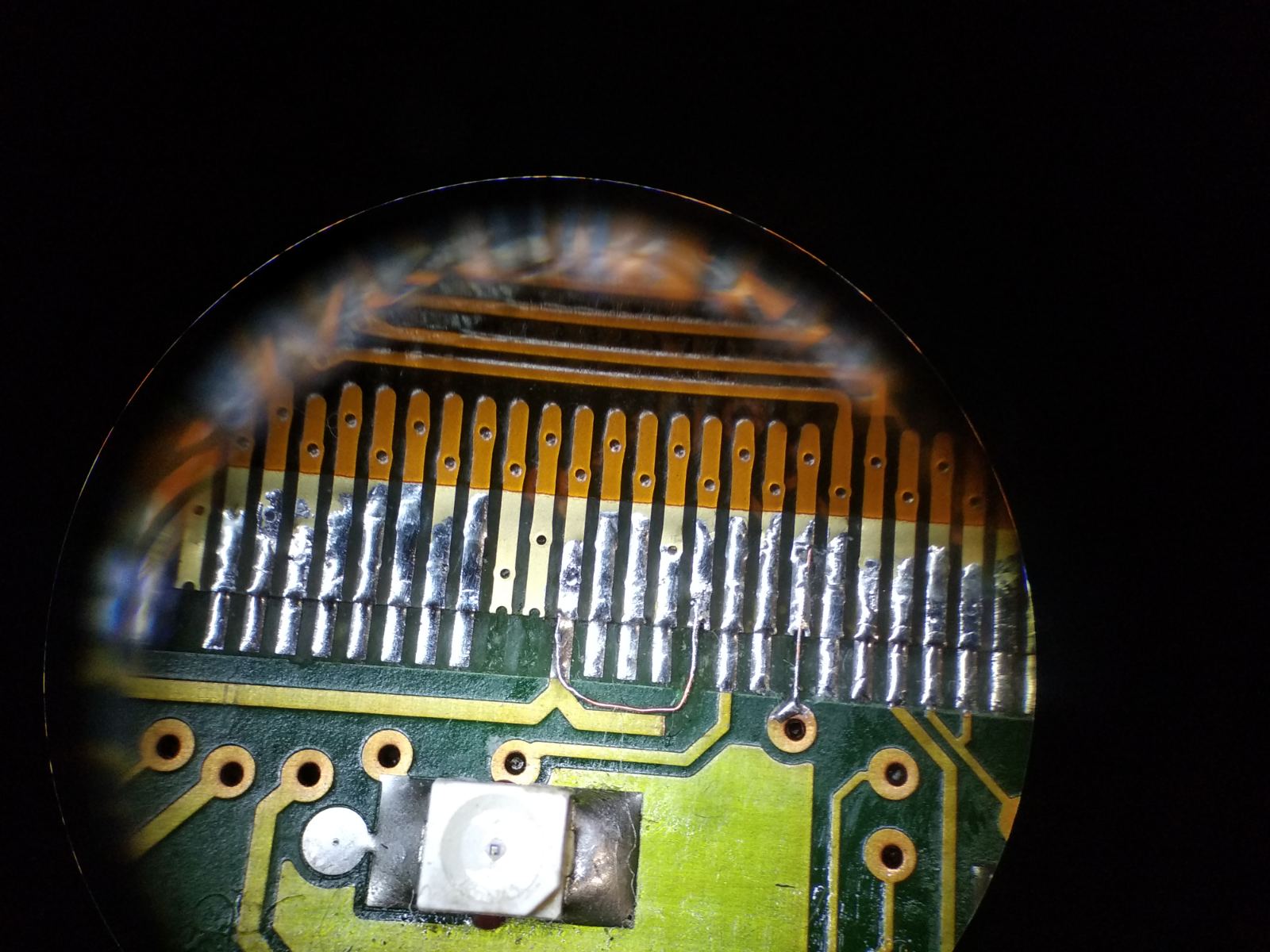

На фото видно, что некоторые проводники на плате отсутствуют и пайка оставляет желать лучшего. В результате осмотра были найдены замкнувшие дорожки и одна дорожка восстановлена. Это говорит о том, что такие работы должны производиться только с использованием хорошего микроскопа, иначе проблем после ремонта только прибавится.

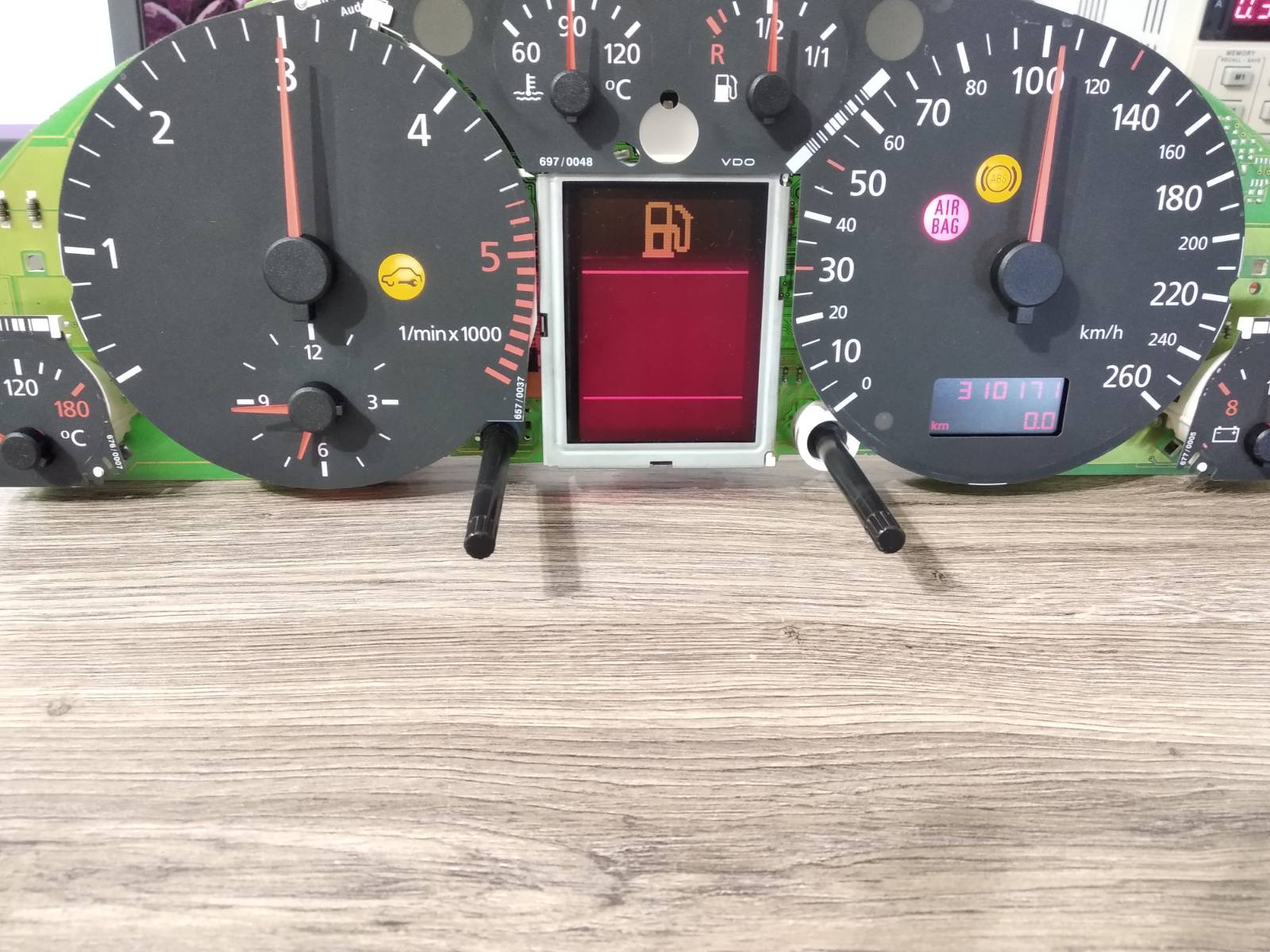

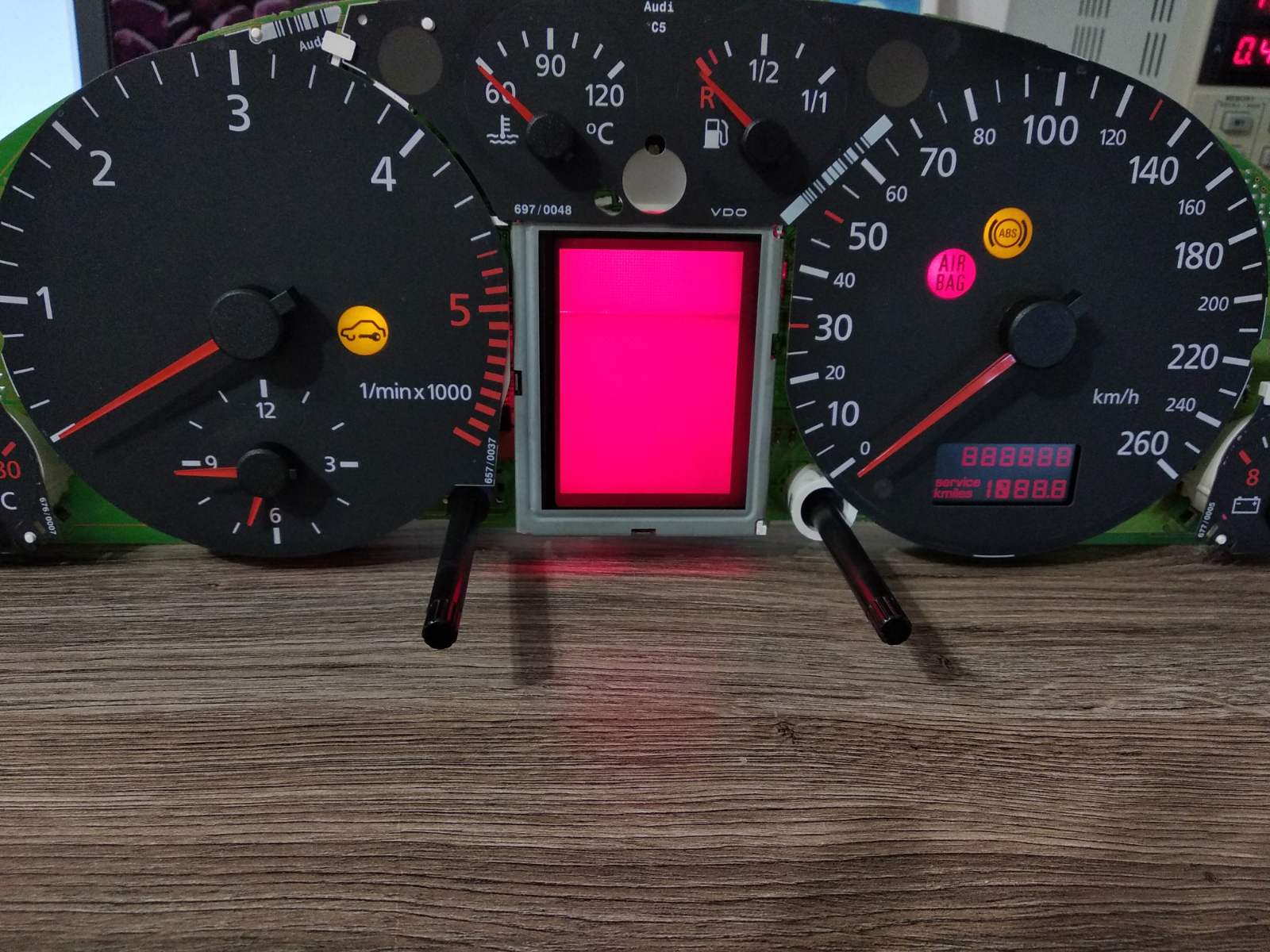

Собираем все в обратном порядке, тестим дисплей на битые пиксели и калибруем стрелки.
