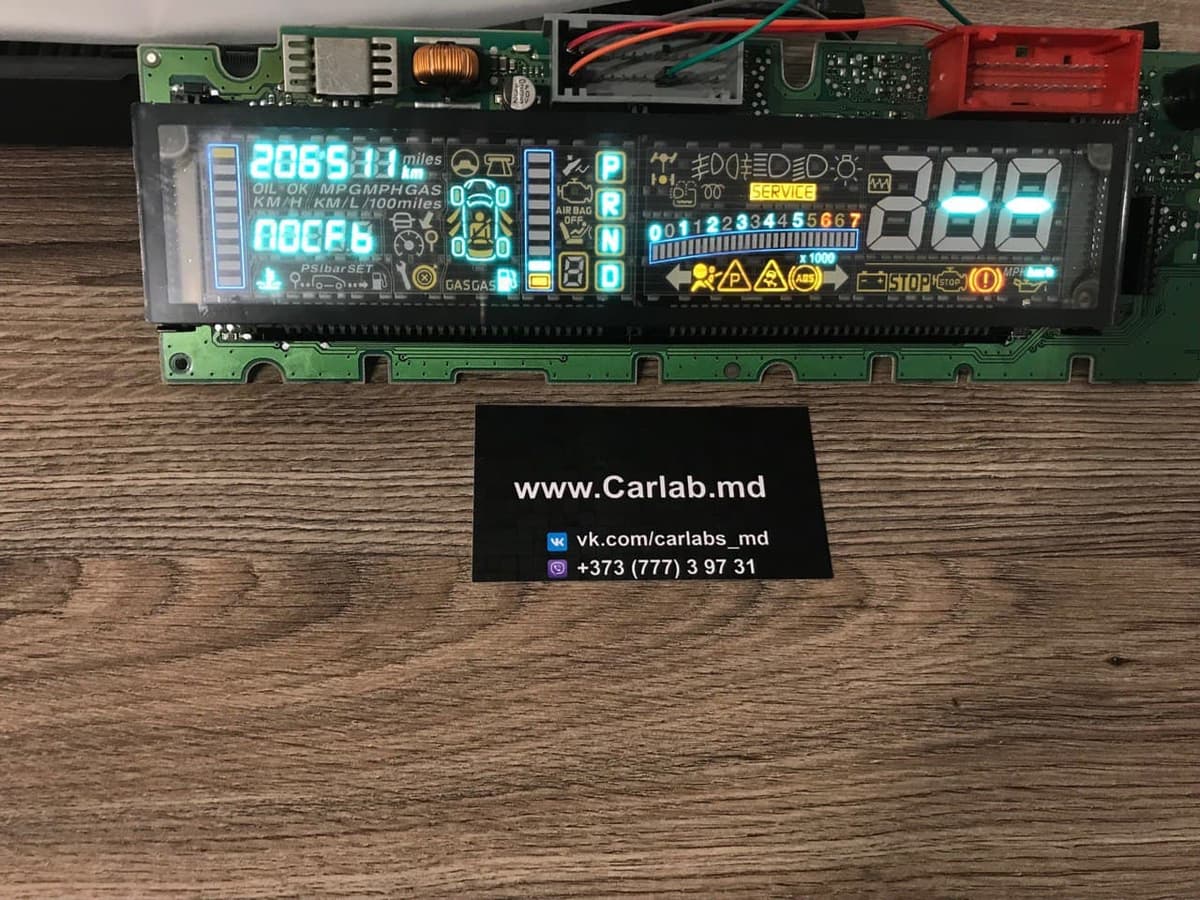

РЕМОНТ ПРИБОРНОЙ ПАНЕЛИ RENAULT ESPACE 4.
26 ноября 2020
Сегодня у нас столе приборная панель от RENAULT ESPACE 4, с диагнозом "гаснет на ходу" и соответственно наша задача найти и устранить причину такого поведения. Такой вид неисправности относится к сложным, потому как саму неисправность достаточно тяжело отловить. А в данном случае это усугубляется тем, что для того, чтобы получить доступ к плате необходимо отпаять дисплей, а это целых 76 выводов.

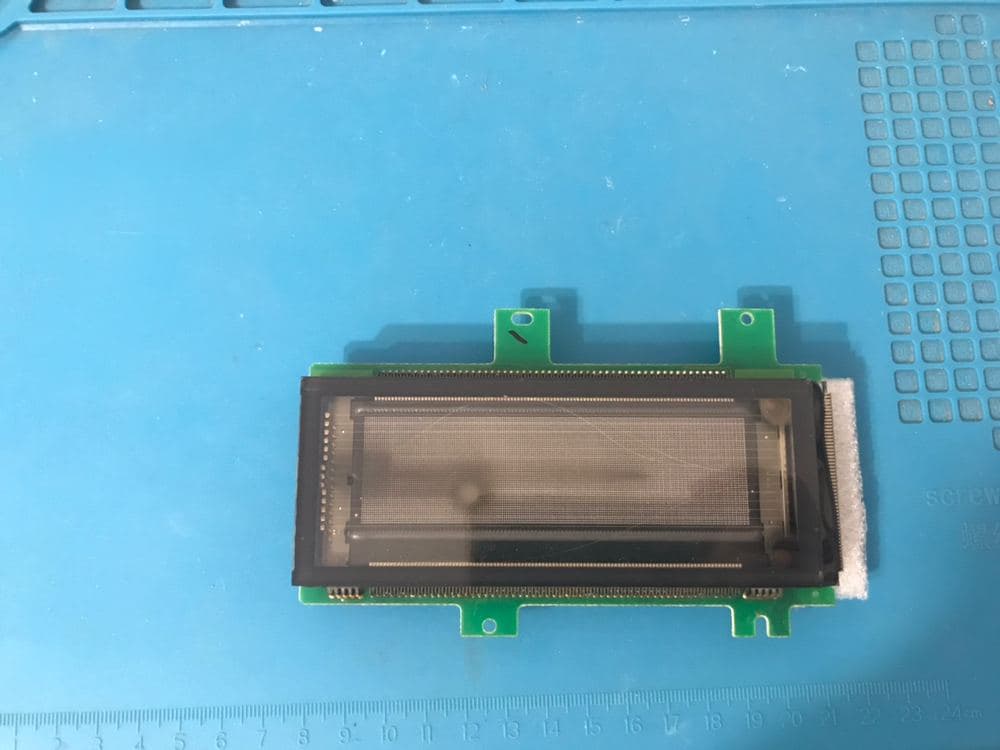

Второй дисплей имеет явные следы прогара и пойдет в мусорный бак.

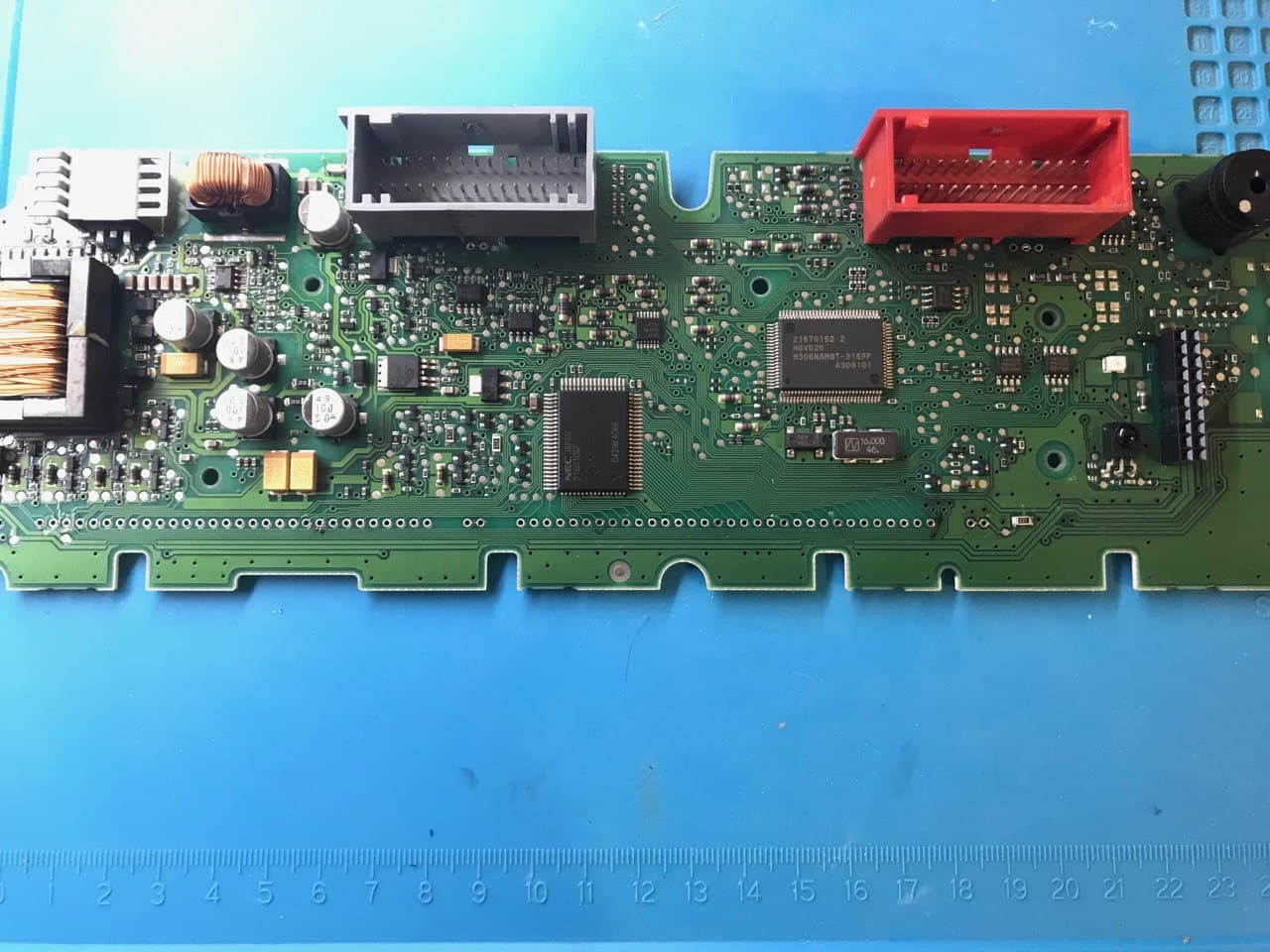

Сразу бросается в глаза не отмытый флюс, который говорит о том, что плата уже была в ремонте.

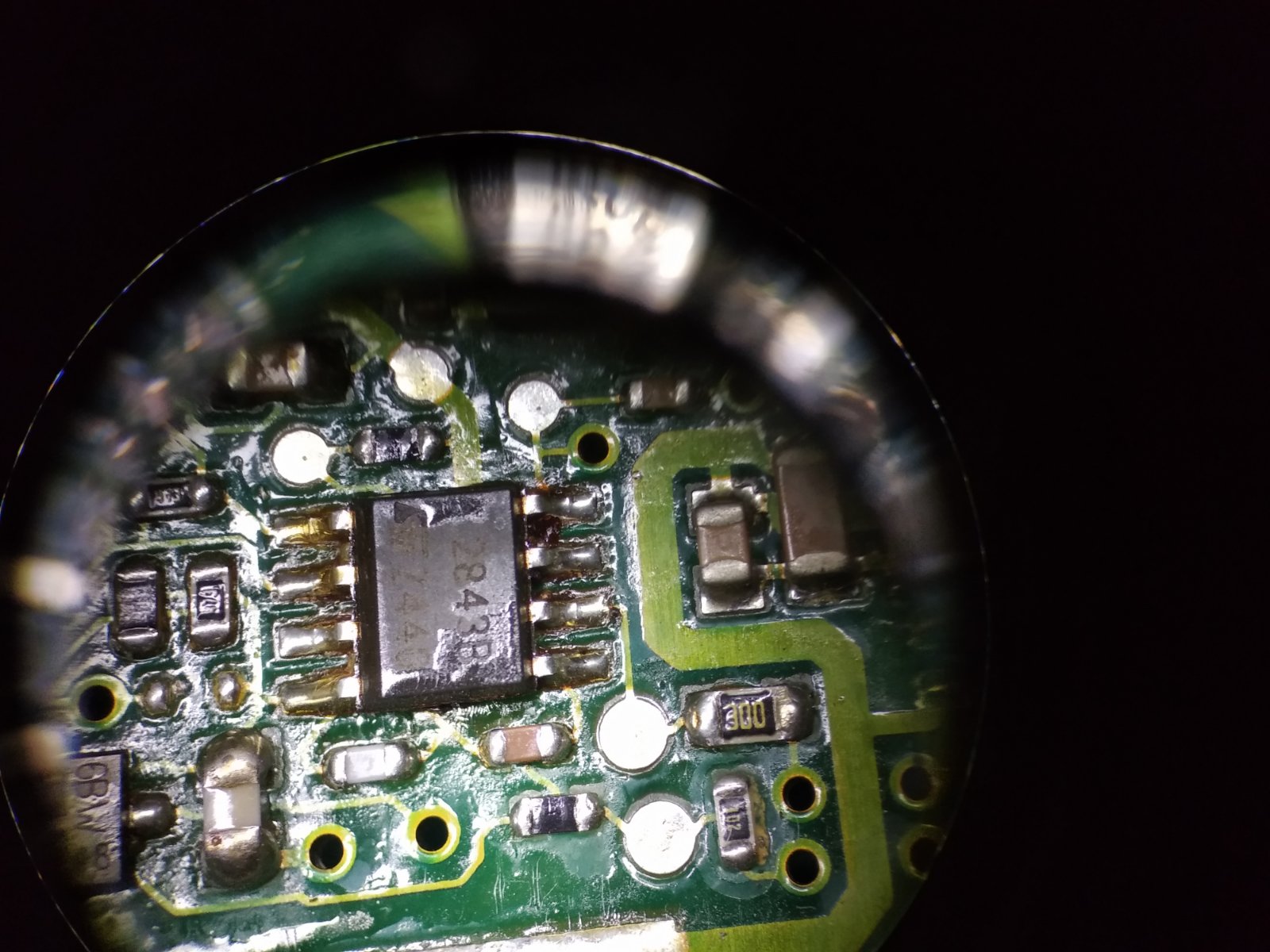

Кто бы, что не рассказывал, а флюс желательно отмывать потому, что даже безотмывочной флюс бывает творит чудеса. Несколько часов исследования платы под микроскопом с мультиметром позволили найти причину такого поведения приборной панели.

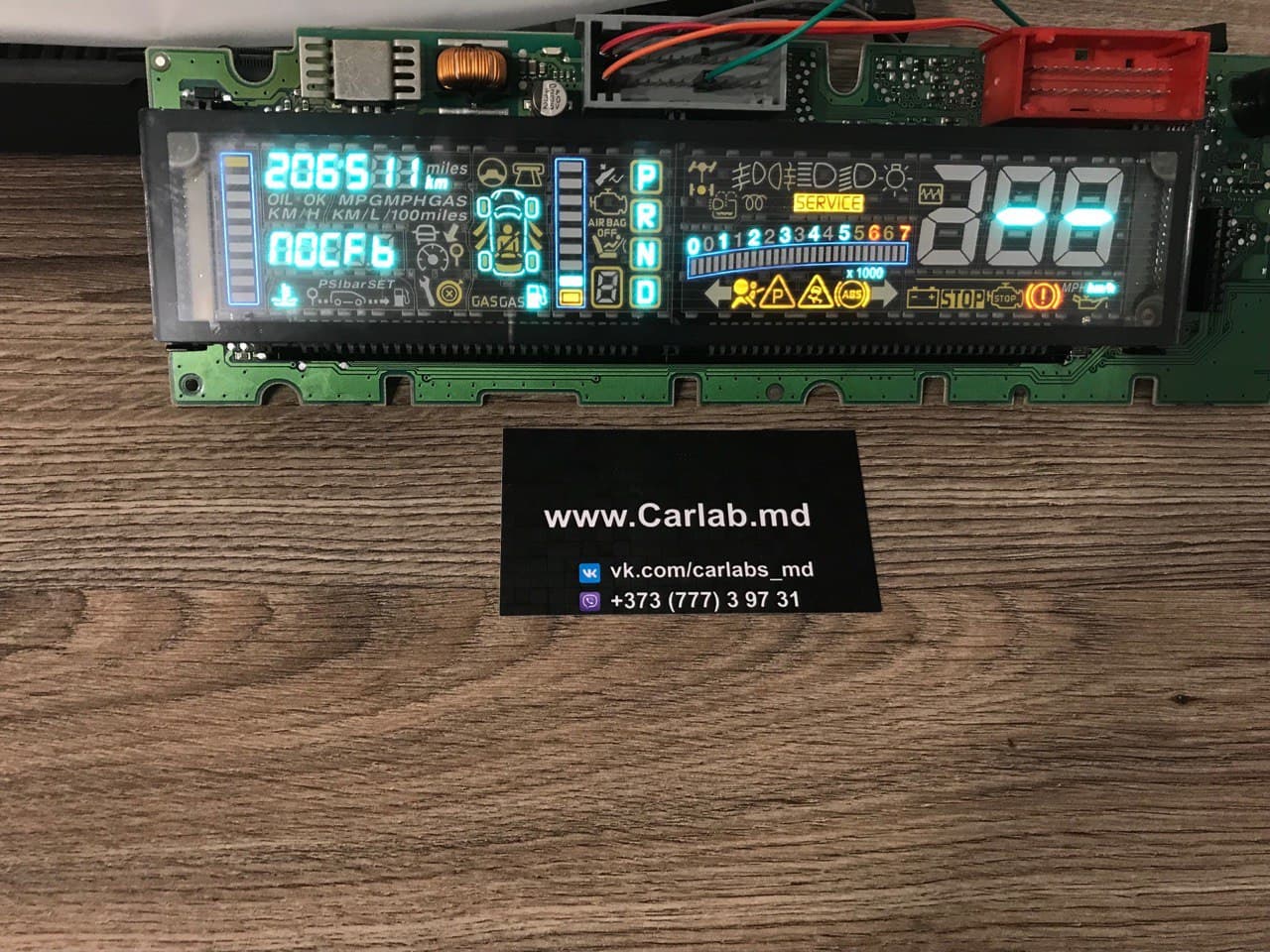

Далее панель тестировалась в течении часа при наблюдении с помощью тепловизора.

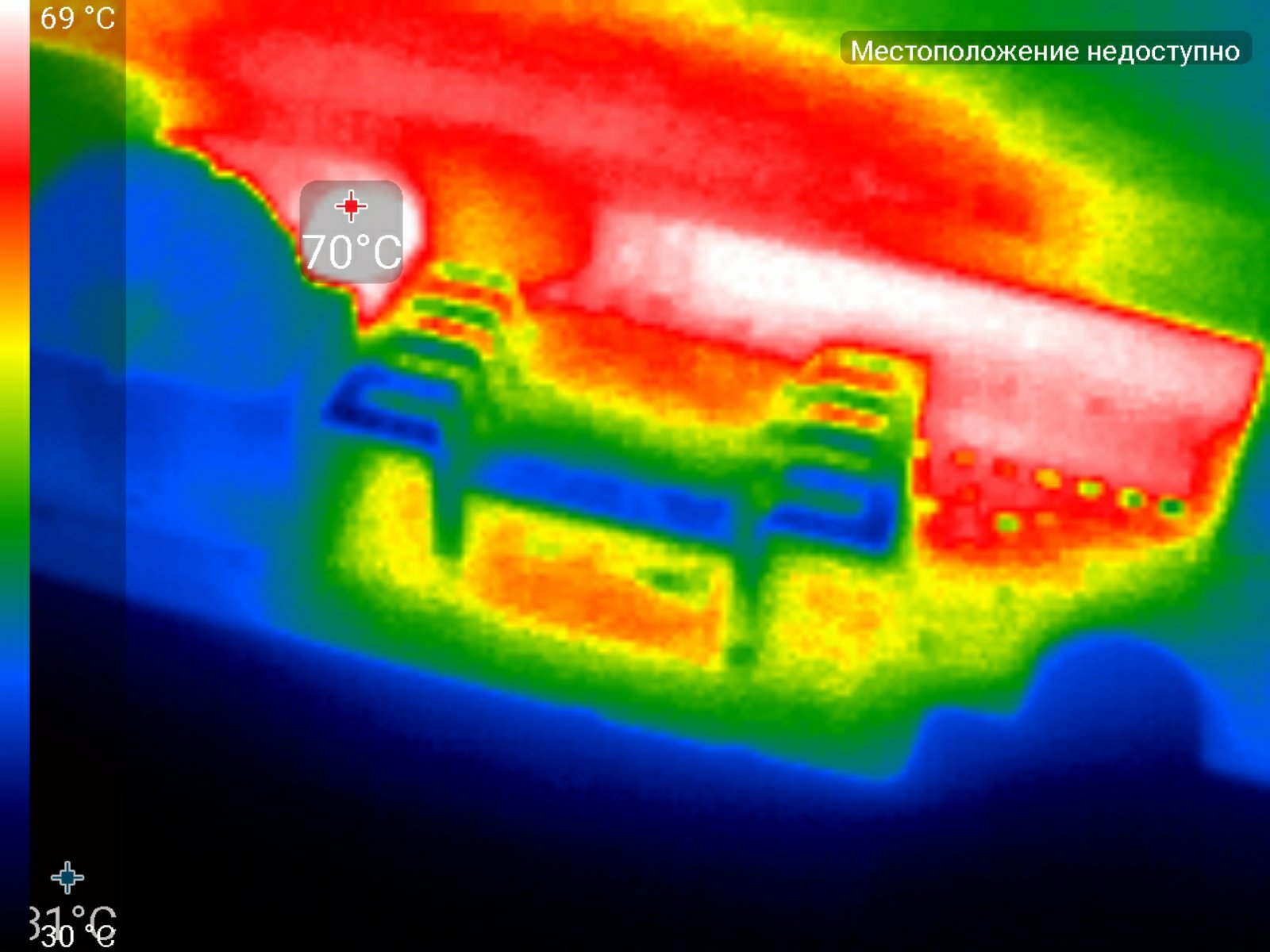

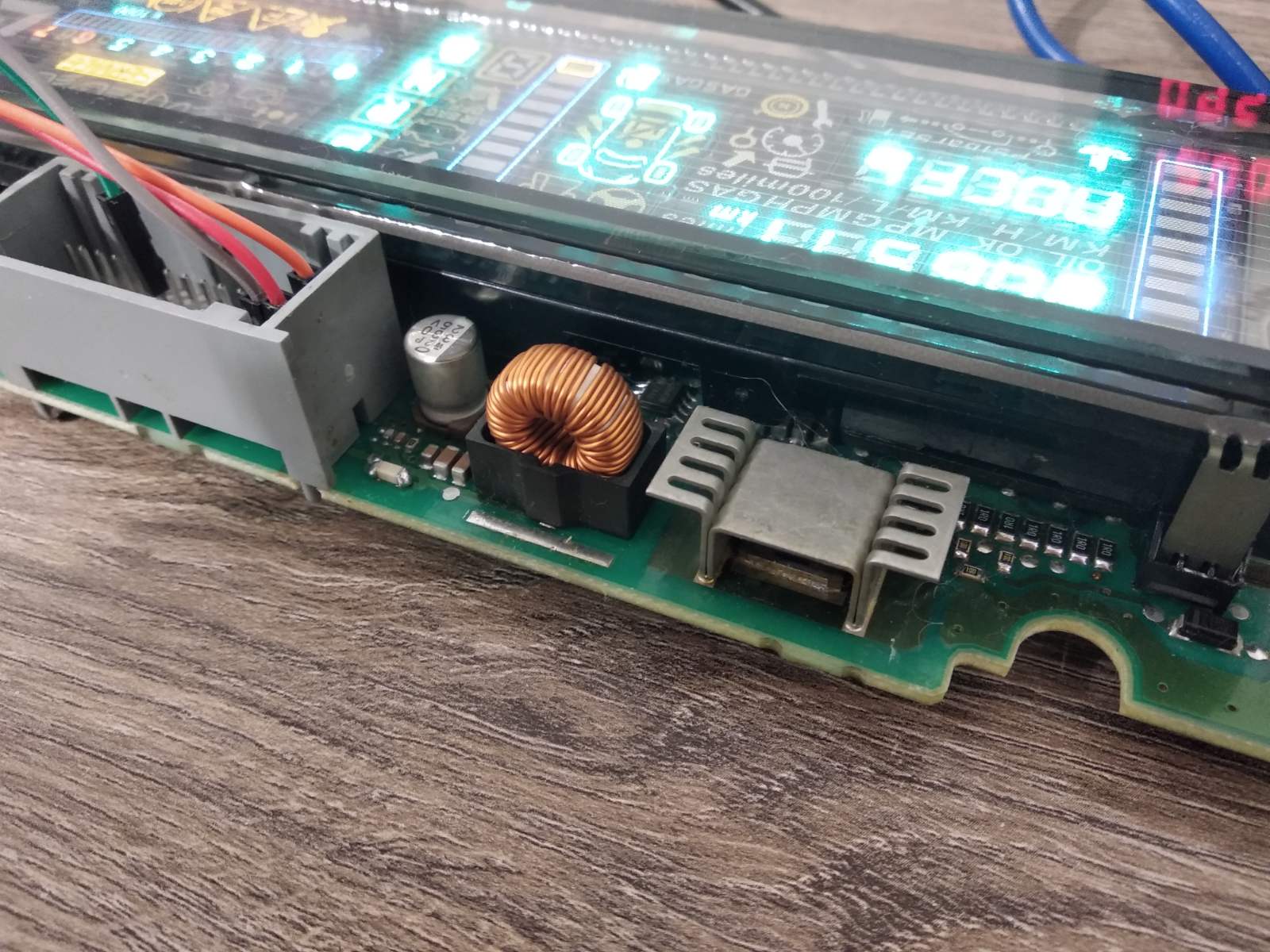

На фотографиях, сделанных тепловизором отчетливо видно как шим контроллер греется до 70 градусов и это при том, что второй дисплей отсутствует. На лицо грубая ошибка инженеров, который не учли температурный режим.
